书接上回，回头看看咱们的标题——“一举一动，尽收眼底”。那么问题来了，在功能上，工程师们是怎么做到让列车的一举一动尽收眼底的呢？本期“尺度”有点大，前方高能预警。

直接上图！

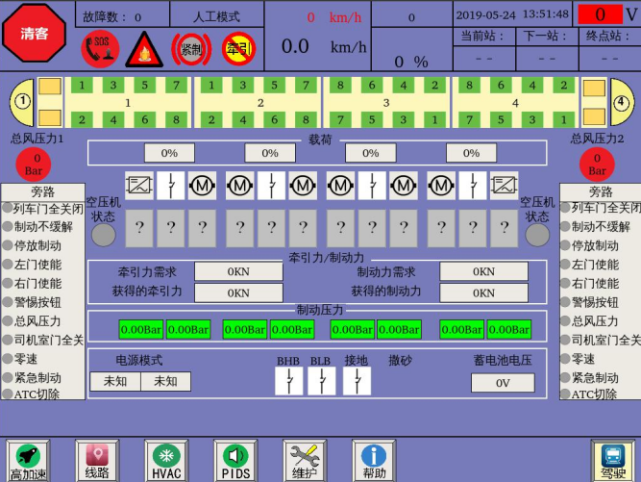

图1  TCMS系统的一个默认界面

怎么样，这一屏花花绿绿的是不是眼花缭乱啦~~这是TCMS系统的一个默认界面，这也是目前行业内大多数电客车的通用页面。

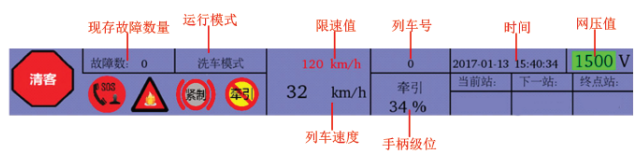

从上往下，第一行展示的是列车信息，包括列车编号、运行模式、时间、速度、站点、网压等信息。

第二行展示的是车门状态，车门状态界面包括客室车门状态及司机室车门状态。

绿色代表门已关闭，红色代表故障，黄色代表门已打开。

第三行显示的是列车的总风压力及载荷，四个小方块对应四节车厢的负载率：

两侧的圆圈表示风压，绿色为正常，红色为异常。

再往下显示辅逆状态、HSCB状态、牵引状态等。

然后是牵引/制动力状态显示区域，显示牵引力需求值、牵引力获得值、制动力需求值、制动力获得值：

以及以架空形式显示的常用制动力数值：

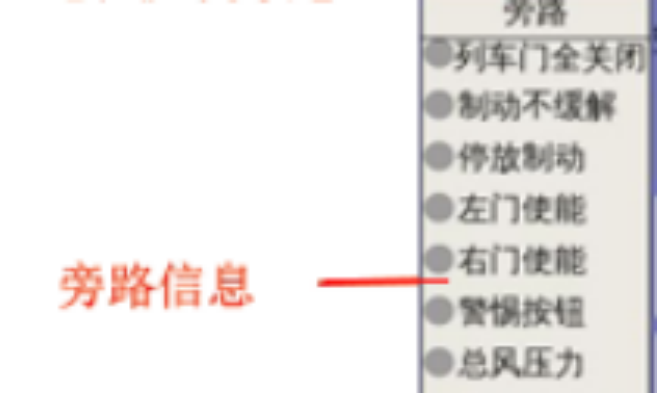

两侧是旁路状态显示：

从这里可以监控到主要旁路状态信息。

当列车出现故障时，显示屏主页下侧会弹出相应的故障信息，并驱动蜂鸣器，用来提示驾驶员。

想要了解更多专业信息，欢迎持续关注青岛地铁。
